88-108 МГц (мост сложения)
fm-r.jpg)
Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.
Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Наша компания предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.
Электрические характеристики
Модель |
CL4-2(3)FM-0.6 |
CL4-3(3)FM-0.6 |
CL4-4(3)FM-0.6 |
Рабочий диапазон частот, МГц |
87,5-108 |
87,5-108 |
87,5-108 |
Число складываемых передатчиков |
2 |
3 |
4 |
Потери при мин.разносе TX/TX, dB |
1,0 |
1,0 |
1,0 |
Минимальный разнос TX/TX, МГц |
1,2 |
1,2 |
1,2 |
Импеданс, Ом |
50 |
50 |
50 |
Изоляция ТХ-ТХ не менее, dB |
30 |
30 |
30 |
КСВ, ± 150 кГц не хуже |
1,2 |
1,2 |
1,2 |
Неравномерность в полосе пропускания, ± 150 кГц, dB, не более |
0,3 |
0,3 |
0,3 |
Суммарная складываемая мощность со всех каналоа, Вт |
600 |
600 |
600 |
Диапазон рабочих температур с гарантированной стабилизацией, °С |
от -30 до +60 |
от -30 до +60 |
от -30 до +60 |
Электрическая длина резонаторов |
1/4λ |
1/4λ |
1/4λ |
Механические характеристики
Модель |
CL4-2(3)FM-0.6 |
CL4-3(3)FM-0.6 |
CL4-4(3)FM-0.6 |
Размер резонаторов, мм (дюймы) |
96 (4") |
96 (4") |
96 (4") |
Габариты ДхШхВ, мм |
211х482(341)х1029 |
368х341х1029 |
486х341х1029 |
Масса, кг |
30 |
35 |
46 |
Разъем входной |
N-мама (7/16 под заказ) |
N-мама |
N-мама |
Разъем выходной |
N-мама (7/16 под заказ) |
N-мама |
N-мама |
Крепление в 19" стойку |
комбайнеры напольного исполения |
Типовые амплитудно-частотные характеристики комбайнера CL4-2(3)FM-0.6
FM-0.6.1.gif) FM-0.6.2.gif)
Типовые амплитудно-частотные характеристики комбайнера CL4-3(3)FM-0.6
FM-0.6.1.gif) FM-0.6.2.gif) FM-0.6.3.gif)

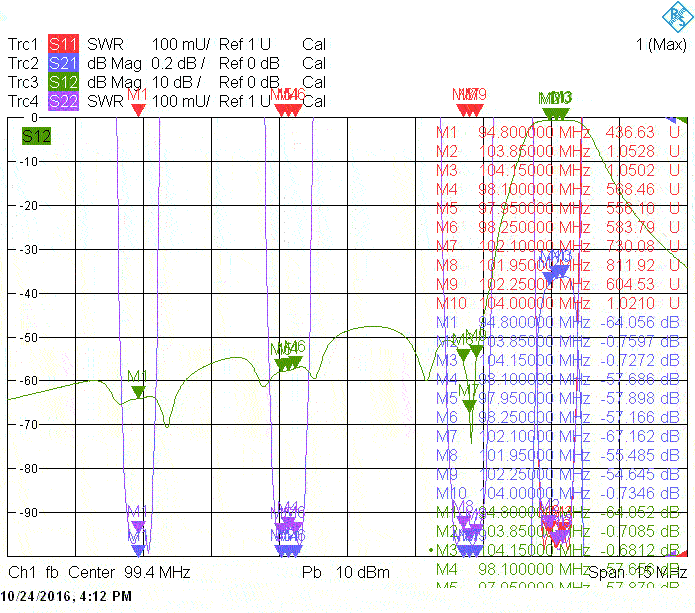

Типовые амплитудно-частотные характеристики комбайнера CL4-4(3)FM-0.6
FM-0.6.1.gif) FM-0.6.2.gif) FM-0.6.3.gif) FM-0.6.4.gif)
|
