IPCamera - ретрансляция потоковых аудиовидеоданных, принимаемых через IP-интерфейс

Купить
Текущая версия ПО
Документация
 (PDF, 2.1M)
 Список всех плагинов

Система многоканальной записи, предназначена для видеофиксации голов и спорных моментов для профессионального хоккея, но может быть применена и в других видах спорта.

Система успешно отработала на чемпионате мира по хоккею 2014 в Минске (подробнее Подробнее).

Система «Форвард Рефери» создана на базе продукта "Форвард Голкипер" с усовершенствованным программным обеспечением FDReferee, предназначенным для многоканального (до 11 каналов) ввода и просмотра видеоматерала, одновременного выбора интересных моментов и просмотра с высокой точностью (позволяет просматривать 50 фаз движения в секунду).
При пометке событий во время игры, навигации по событиям и просмотре многоканальной видеозаписи позволяет осуществлять управление с внешних консолей (приобретаются отдельно).

Общее описание системы

Хоккей – один из самых зрелищных, динамичных и, вместе с тем, один из самых сложных для судейства видов спорта. Каждая игра сопровождается большим количеством силовых приемов, высокими скоростями передвижения игроков, скорость шайбы может достигать 200 км/час. По ходу матча возникает необходимость просмотра видеозаписи спорных моментов. Для этого в состав судейской бригады входит специальный судья видеоповторов.

Рабочее место судьи видеоповторов

«Форвард Рефери» – программно-аппаратный комплекс, предназначенный для оперативного просмотра спорных моментов во время хоккейных матчей. Система позволяет просматривать повторы в режиме покадрового просмотра (50 изображений на секунду). Просмотр событий происходит без остановки записи игры. По результатам игры можно сформировать видеоотчет по спорным моментам.

!

«Форвард Рефери» удовлетворяет требованиям технического регламента КХЛ и может применяться в качестве рабочего места для судьи видеоповторов на официальных матчах КХЛ. Начиная с сезона 2009–2010, «Форвард Рефери» успешно используется в играх КХЛ.

Возможности системы

Запись

  • Запись матча с 8 камер (до 11) c высоким качеством, пригодным для профессионального телевещания (вплоть до HD SDI)

  • «Впечатывание» игрового времени в кадры поверх изображения

  • Интеграция с информационным табло стадиона для получения времени игры

  • Запись не прерывается при повторном просмотре игровых моментов

  • Остановка и старт записи в любой момент времени

Просмотр игровых событий

  • Покадровый (50 изображений на 1 секунду) просмотр игровых моментов

  • Вывод изображения на дополнительный монитор для судьи видеоповторов, а также на удаленный ТВ-монитор для показа спорных моментов главному судье

  • Просмотр увеличенного изображения с любой камеры на дополнительном экране

  • Задержка между игровым событием и доступом к его записи – менее 2 секунд

  • Мгновенное переключение между камерами при просмотре записанных фрагментов

  • Автоматическое создание видеоотчета по спорным моментам игры по требованию

  • Вещание в интернет для передачи информации в офис КХЛ в режиме реального времени

Удобство в работе

  • Компактная система с простым, интуитивно понятным пользовательским интерфейсом

  • Возможность пометки игровых событий обеспечивает быструю навигацию при просмотре

  • Использование любых аналоговых видеокамер и возможность подстраивать параметры изображения

  • Отключение одной или нескольких камер не влияет на работу системы

  • Просмотр входного видео в окнах предпросмотра программы

  • Поддержка внешних пультов для управления системой

  • Простота запуска системы в работу и небольшое время обучения технического персонала работе с системой

Подробное описание системы

«Форвард Рефери» поставляется в виде готового видеосервера в профессиональном корпусе с предустановленным аппаратным и программным обеспечением. В состав поставки входят средства коммутации для подключения видеокамер. Для начала работы достаточно просто подсоединить сигналы с камер.

1. Технические характеристики

Количество каналов записи

До 11

Точность пошагового просмотра видеозаписи (количество изображений на секунду)

50 (PAL)/60 (NTSC)

Типы входных сигналов

Аналоговый (композитный, компонентный, S-Video):
PAL/SECAM (720x576, 25 кадр/сек)
NTSC (720x480, 29.97 кадр/сек)

SD-SDI:
PAL (720x576, 25 кадр/сек)
NTSC (720x480, 29.97 кадр/сек)

HD-SDI:
720p (50, 59.94, 60 кадр/сек)
1080i (25, 29.97, 30 кадр/сек)

Типы сжатия видеоданных

DV, MPEG2 I-frame, Motion-JPEG

Интерфейс программы

Русский/Английский

Процессор

Intel Core i7

Количество и объем жестких дисков для записи

2x1 Тбайт*

Корпус

SuperMicro CSE-745TQ-800B, 4U, 178x437x648 мм

* При необходимости объем жестких дисков может быть увеличен. Также возможна поставка с дополнительным блоком питания, другой аппаратной конфиругацией и т.п. по согласованию с заказчиком.

2. Запись до 11 каналов

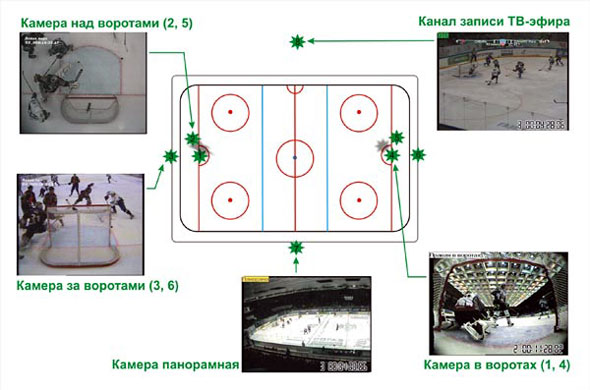

Система «Форвард Рефери» позволяет вести одновременную независимую запись до 11 каналов. Это дает возможность подключать 6 камер контроля состояния зоны ворот, камеру панорамного обзора, охватывающую весь стадион, и вести запись телевизионного эфира трансляции матча. Наличие панорамных камер существенно облегчает разбор событий, не попавших в обзор камер зоны ворот.

Отключение из-за поломки одной или нескольких камер во время работы никак не влияет на работу системы. Допускается подключение камер «на ходу» (прямо во время записи матча) без остановки и перезапуска системы. Во время записи возможен просмотр «живого» сигнала на мониторе компьютера.

Для записи могут использоваться любые аналоговые телевизионные видеокамеры (с композитным, компонентным, S-Video сигналом) – можно работать с приобретенным и установленным ранее оборудованием. Для получения максимального качества изображения доступны варианты с подключением цифровых сигналов SDI или HD SDI для всех камер.

Возможные варианты поставки системы (по каналам записи):

  • 6/8 SD (аналог/SDI)

  • 6/8 SD (аналог/SDI) + 1 HD SDI для панорамной камеры

  • 10 SD (аналог/SDI)

  • 6/8/10 HD SDI

Запись сигнала с камер выполняется с профессиональным телевизионным качеством. Это позволяет использовать любые фрагменты записанного материала для дальнейшего видеомонтажа. Например, по результатам игры можно смонтировать фильм с наиболее интересными моментами для использования в тренировочном процессе команды.

3. Повышенная частота кадров при просмотре видеоданных

В системе «Форвард Рефери» во время просмотра спорных моментов видеозапись прокручивается в пошаговом режиме с точностью до 50 отдельных изображений на секунду (для системы PAL). Удвоенное количество кадров позволяет более детально рассмотреть ситуацию на площадке и существенно повышает достоверность определения траектории шайбы.

4. Подстройка параметров изображения видеокамер

Камеры, используемые для записи видеоизображения, как правило, обладают большим разбросом параметров по яркости и цветности. Система «Форвард Рефери» позволяет произвести коррекцию параметров при записи, чтобы согласовать яркость и цветность всех камер. Это значительно упрощает разбор одного и того же игрового момента, снятого разными камерами с разных ракурсов.

5. Удобный пользовательский интерфейс

Система «Форвард Рефери» имеет удобный настраиваемый пользовательский интерфейс. Наличие окон предпросмотра позволяет отображать одновременно сигнал со всех камер (установленных у ворот и панорамных). В режиме просмотра игрового момента изображение во всех окнах меняется синхронно. Показ игровых моментов сразу с нескольких ракурсов упрощает разбор действий хоккеистов и определение положения шайбы в пространстве.

Изображение с любой из камер можно просматривать и на отдельном мониторе, увеличив его на весь экран. Кроме того, можно подключить дополнительный телевизионный монитор непосредственно возле игровой площадки для удаленного показа спорных моментов главному судье.

Система предоставляет практически мгновенный доступ к записанным событиям. Время доступа к записи не превышает 2-х секунд от возникновения спорного игрового момента.

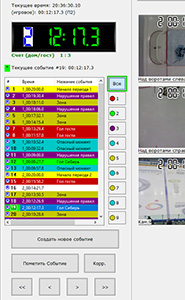

6. Удобная навигация по событиям

Во время проведения матча система «Форвард Рефери» позволяет ставить метки игровых событий (гол, нарушение, бросок по воротам и другие) на записанные видеоданные. Это позволяет быстро перемещаться по выделенным игровым моментам при разборе событий и при формировании видеоотчета об игре. Для каждого типа события можно назначить свое цветовое оформление, что значительно ускоряет поиск конкретного игрового момента.

7. «Впечатывание» игрового времени в видеокадр

Система «Форвард Рефери» позволяет «впечатывать» время игры в видеокадры. Метки времени отображаются как при просмотре событий по ходу игры, так и в видеороликах, подготовленных для отчета. Для меток можно выбрать положение в кадре, шрифт, размер и цвет символов.

В соответствии с требованиями КХЛ информация о времени берется с информационного табло стадиона. В настоящий момент поддерживаются табло компании НАТА-ИНФОАранеусLEDbowSwiss-TimingNautronicПАЛАМИ и некоторые другие модели. При необходимости может быть сделана поддержка для других устройств вывода информации.

8. Прямая трансляция игры в Интернет

Система «Форвард Рефери» позволяет транслировать сигнал в главный офис КХЛ через Интернет. Для этих целей используется стандартное бесплатное ПО Microsoft Windows Media Encoder. С его помощью аналоговый сигнал преобразуется в формат Windows Media для передачи по сети. На принимающей стороне для приема и просмотра в реальном времени может использоваться Windows Media Player, входящий в комплект операционной системы Windows. Кроме того, с помощью стандартных средств можно организовать трансляцию матча на веб-сайте.

9. Компактная, готовая к работе система

Нажмите для увеличенияСистема «Форвард Рефери» поставляется в виде сервера с установленным аппаратным и программным обеспечением. В состав поставки входят средства коммутации для подключения видеокамер. Для начала работы достаточно просто подсоединить видеокамеры. Простота программы управления позволяет быстро подготовить технический персонал для работы с системой. Для установки и обслуживания «Форвард Рефери» достаточно одного человека.

Емкость жестких дисков системы в стандартной конфигурации обеспечивает хранение в качестве DV AVI шести полных матчей (с дополнительными периодами и серией буллитов). При необходимости количество жестких дисков и их объем могут быть увеличены.

10. Формирование видеоотчета по важным моментам игры

В системе «Форвард Рефери» имеется специальный модуль, который позволяет оперативно сформировать видеоотчет по всем важным моментам игры, отмеченным оператором системы и отсмотренным судьей видеоповторов. При составлении видеоотчета доступен список всех игровых событий, которые были отмечены в ходе матча.

Видеоотчет можно сохранить в стандартном формате DVD Video и записать на оптический диск, который можно воспроизвести на любом стационарном (бытовом) DVD-плеере, либо в программном плеере (в компьютере). Для быстрой и наглядной навигации по отмеченным событиям (гол, опасный момент, нарушение правил) автоматически формируется удобное меню, позволяющее просмотреть видеозапись всех моментов, снятых всеми камерами.

Также запись каждого игрового события можно экспортировать в отдельный видеофайл, либо можно создать один видеофайл, содержащий все выделенные игровые моменты. Если требуется, при экспорте игровое время, а также название события и камеры «впечатывается» в видеокадры в нужном месте.

Форматы выходных файлов: AVI, MPEG2, AVC (H.264, MPEG4 part 10) SD либо HD-разрешения (в зависимости от разрешения используемых камер).

Поддержка внешних консолей

Имеется возможность удобного управления системой с внешних консолей (приобретаются отдельно), представляющих собой внешний блок с клавишами и колесом прокрутки. В программе FDReferee можно настроить режим вызова основных команд управления по нажатию клавиш на внешней консоли:

  • Пометка события (интересного момента) для последующего повтора

  • Перемещение на 0...9 секунд назад от события

  • Перемещение на один или несколько кадров вперед-назад

  • Точное перемещение (с точностью до кадра) с помощью колеса прокрутки

  • Коррекция события

  • Переход между помеченными событиями в списке

  • Выбор текущей камеры

На данный момент поддерживаются следующие модели консолей:

Консоль Es-SloMo - Нажмите для увеличенияJLCooper ES-SloMo/ES-SloMo J. Имеет колесо прокрутки для точного позиционирования и более 40 клавиш, каждую из которых можно назначить на любую из основных команд управления программой FDReferee.

Консоль DNF ST300 - Нажмите для увеличенияDNF ST300. Имеет колесо прокрутки для точного позиционирования и более 30 клавиш, каждую из которых можно назначить на любую из основных команд управления программой FDReferee.

Консоль Shuttle Pro 2 - Нажмите для увеличенияShuttle Pro 2. Подключается через USB (возможна поддержка и других USB-консолей). Имеет кольцо перемотки, колесо прокрутки для точного позиционирования и 15 клавиш, каждую из которых можно назначить на любую из основных команд управления программой FDReferee.

Консоль DPS Jog-5000 - Нажмите для увеличенияКонсоль DPS Jog-4000 - Нажмите для увеличенияDPS Velocity Jog-4000/5000. Имеет кольцо перемотки, колесо прокрутки для точного позиционирования и более 20 клавиш, каждую из которых можно назначить на любую из основных команд управления программой FDReferee.



Консоль MCS-3 - Нажмите для увеличенияJLCooper MCS-3/MCS-3S. Является обновленным аналогом DPS Velocity Jog-4000, подключается через USB либо RS-422.



! В будущем планируется добавить поддержку других консолей. Для получения более подробной информации обратитесь в отдел технической поддержки.





Данный продукт поставляется в виде готового компьютера с предустановленной и настроенной системой, готовой к работе.

Подробнее При возникновении вопросов обращайтесь в отдел технической поддержки. Цены доступны в прайс-листе, в разделе "Купить". Для загрузки прочей документации см. раздел "Документация".
