ОВЧ ЧМ радиовещательные передатчики серии «Феникс»

Передатчики предназначены для стереофонического или монофонического радиовещания в диапазонах част 65,9–74,0 МГц (по системе с полярной модуляцией или с пилот-тоном) или 87,5–108,0 МГц (по системе с пилот-тоном).

Разработка передатчиков серии «Феникс» выполнена квалифицированными специалистами, имеющими многолетний опыт в конструировании и обслуживании радиовещательных передатчиков.

Передатчики серии «Феникс» уже в базовой комплектации оборудованы расширенным набором функциональных возможностей (опции вещательного процессора, USB-хранилище резервной аудиопрограммы, вещание потокового аудио из сети Ethernet, встроенный кодер RDS, дистанционное управление через WEB-интерфейс и SNMP), позволяющих оператору быстро организовать высококачественное вещание без применения дополнительного дорогостоящего оборудования.

Диапазоны частот: 65,9–74,0 МГц / 87,5–108,0 МГц

Модельный ряд

Модель

Выходная мощность,
Вт (регулируемая)

Исполнение

1.

Феникс-0,05

10 – 50

Моноблок 2U

2.

Феникс-0,1

25 – 100

Моноблок 2U

3.

Феникс-0,25

50 – 250

Моноблок 2U

4.

Феникс-0,5

100 – 500

Моноблок 3U

5.

Феникс-1

250 – 1000

Моноблок 3U

6.

Феникс-1Р

250 – 1000

Феникс-0,5, 2 шт.; Блок сложения 3U

7.

Феникс-2

500 – 2000

Феникс-1, 2 шт.; Блок сложения 3U

8.

Феникс-4

1000 – 4000

Феникс-1, 4 шт.; Блок сложения 4U; Шкаф 19”

9.

Феникс-5

1200 – 5000

Феникс-1, 5 шт.; Блок сложения 4U; Шкаф 19”



Технические характеристики
Полное соответствие действующим нормативным документам:
• ГОСТ Р 51741-2001 Передатчики радиовещательные стационарные диапазона ОВЧ. Основные параметры, технические требования и методы измерений
• «Правила применения систем радиовещания. Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9-74,0 МГц;
87,5-108,0 МГц»
• Типовой КПД: 70%
• Электропитание: однофазное ~220 В 50 Гц
• Типы ВЧ-разъема:
• EIA 7/16, N-тип, СР-50 (для Феникс -0,05 … -2)
• EIA 1-5/8 (для Феникс-4, Феникс-5)
• Рабочая температура: от +5°С до +45°С



Управление
Удобный графический интерфейс пользователя реализован через цветной сенсорный дисплей
Примеры главного меню и подменю «Уровни»



Защита
Благодаря многоуровневой системе защиты передатчики обеспечивают высокую отказоустойчивость.
Контролируемые параметры:
• КБВ нагрузки (порог отключения усилителей – 0,5)
• Температура теплоотвода (порог отключения усилителей - 70°С
• Токи транзисторов
• Выходная мощность
• Напряжение электросети
• Работоспособность формирователя сигнала



Вход потокового аудио (Ethernet)
Воспроизведение потокового аудио обеспечивается из локальной сети или Интернет-ресурса по указанному в настройках входа адресу ресурса
Примеры подменю управления потоковым аудио



Внешний носитель резервной аудиопрограммы (USB)
• В случае пропадания сигнала основной аудиопрограммы может быть активирована функция запуска резервной аудиопрограммы с внешнего USB-носителя.
• Контент на внешнем USB-носителе организован в виде плей-листа с аудиофайлами.
• После восстановления сигнала основной аудиопрограммы её вещание возобновляется.



Встроенный вещательный процессор
Позволяет организовать высококачественное вещание без применения дополнительного дорогостоящего оборудования
Функции:
• Автоматический контроль девиации
• Расширение стереобазы
• Эквалайзер (НЧ, СЧ, ВЧ)
• Компрессор (НЧ, СЧ, ВЧ)
• Лимитер
• Клиппер
ПРИМЕЧАНИЕ: Во всех блоках обработки уровень 0 дБ соответствует номинальной девиации ±75 кГц
Подменю вещательного процессора

Структура вещательного процессора



Автоматический контроль девиации
Позволяет поддерживать заданный уровень девиации при медленных изменениях уровня исходного сигнала аудиопрограммы.
Настраиваемые параметры:
• «Время срабатывания» – время установки заданного уровня сигнала на выходе, 0,02…12 с;
• «Максимальное ослабление» – максимальное ослабление уровня входного сигнала при его превышении заданного уровня, 11…18 дБ;
• «Максимальное усиление» – максимальное усиление уровня входного сигнала при его опускании ниже заданного уровня, 11…18 дБ;
• «Выходной уровень» – заданный уровень сигнала на выходе, 0…+15 дБ.
• «Нижний порог» – уровень сигнала на входе, ниже которого регулировка не осуществляется, минус 18...минус 2 дБ.



Расширение стереобазы
Позволяет усилить стероэффект для некоторых типов аудиопрограмм. Алгоритм основан на проприетарной фильтрации и замешивании сигнала из одного канала в другой.
Установки:
• «Выключено»
• «Средне» (-16 дБ).
• «Сильно» (-8 дБ).



Эквалайзер
Трехполосный эквалайзер позволяет регулировать уровень сигнала в полосах частот:
• 30…250 Гц (НЧ)
• 0,25…3 кГц (СЧ)
• 3…15 кГц (ВЧ)
Диапазон регулировки от минус 7 до +8 дБ
Подменю управления эквалайзером



Компрессор
RMS-компрессор обеспечивает уменьшение динамического диапазона звука. В случае превышения среднеквадратического значения полусуммы правого и левого каналов установленного порога происходит ограничение уровня сигнала.
Настраиваемые параметры:
«Порог» – порог срабатывания компрессора, минус 10…+10 дБ;
«Компрессия» – уровень компрессии, 2:1, 4:1 или 8:1;
«Атака» – время срабатывания компрессора, 1…500 мс;
«Релиз» – время выключения компрессора, 1…2000 мс.
Подменю управления компрессором НЧ



Лимитер
Лимитер осуществляет быстрое ограничение уровня сигнала на выходе блока компрессоров при превышении сигналом заданного порога
Установки:
Порог ограничения в диапазоне 0…+15 дБ



Клиппер
Клиппер осуществляет мгновенное жесткое ограничение (срезание) коротких пиков девиации на заданном уровне.
Установки:
Порог ограничения в диапазоне ±(81,25…400) кГц



Встроенный кодер RDS
Сигнал RDS может быть сформирован:
• внешним кодером RDS и подан на вход RDS передатчика
• встроенным кодером RDS.
Встроенный кодера RDS может работать в двух режимах:
• режим «Феникс»
• режим UECP

Режим «Феникс» встроенного кодера RDS
Автономный режим, при котором происходит автоматическая передача данных, сохраненных в энергонезависимой памяти :
• восьмисимвольные строки сервиса программы PS
(с возможностью циклической смены из набора до 8 строк с частотой переключения 1…6 с)
• код идентификатора программы PI
• код типа программы PTY
• идентификатор программы с информацией о трафике TP
• код уведомления о трафике TA
• код «Музыка/речь» MS
• код идентификации декодера DI
• альтернативные частоты AF (до 8 частот)
• радиотекст RT (до 64 символов)
• текущие время и дата CT

Режим UECP встроенного кодера RDS
Работа кодера RDS осуществляется под управлением любого внешнего ПО, формирующего команды протокола UECP через последовательный интерфейс RS232. Поддерживаемые команды:
• 01 – PI
• 02 – PS
• 03 – ТА/TP
• 04 – DI/PTYI
• 05 – MS
• 07 – PTY
• 0A – RT
• 13 – AF
• 19 – CT on/off
• 16 – последовательность групп (группы типов 0A, 0B, 2A, 2B, 4A)
• 3C – скорость COM-порта



Дистанционное управление и мониторинг
Интерфейсы:
• сухие контакты (CK)
• RS232
• RS485
• Ethernet (WEB, SNMP)
• Внешний USB модем 3G/4G (опция)
• Wi-Fi (опция)



Сухие контакты
• Гальванически развязанный вход включения/выключения передатчика
• Гальванически развязанные выходы:
• Выход 1, сигнал «Отказ»
• Выход 2, сигнал «Повышенная температура >60°С»
(для включения дополнительной внешней вентиляции)
• Все входы и выходы имеют настраиваемые активные уровни (0 или 1)



RS232/RS485
Для управления по интерфейсу RS232 или RS485 используется внешнее ПО «ФЕНИКС ДУ», работающее через СОМ-порт ПК.
Для контроля и установки доступны все параметры передатчика.
ПО «ФЕНИКС ДУ», вкладки «Параметры» и «RDS»



Ethernet, WEB
Управление через любой WEB-браузер всеми параметрами передатчика
Примеры окон WEB-интерфейса (главное окно и окно управления вещательным процессором)



Ethernet, SNMP
Поддержка протокола SNMP v1/v2c позволяет интегрировать передатчик в системы сетевого управления и мониторинга сторонних разработчиков. MIB-файл предоставляется.
Возможности:
• Включение/выключение
• Контроль и установка выходной мощности
• Установка рабочей частоты
• Контроль состояния передатчика («Норма»/«Не норма»/«Отказ»)
• Отправка TRAP о состоянии «Не норма» и «Отказ»
Пример управления передатчиком через SNMP-менеджер. Получение значений параметров, установка нового значения частоты (101 МГц), чтение нового значения частоты



Пример получения сообщений TRAP с информацией о состоянии передатчика (status = 1, «Не норма»)





Примеры передатчиков:

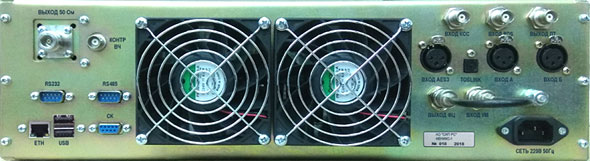

Вид сзади:

Выход пилот-тона (BNC-female)
Вход RDS (BNC-female)
Вход КСС (BNC-female)
Внешний носитель резервной аудиопрограммы (USB)
Вход потокового аудио (Ethernet)
Цифровой вход AES3/EBU (XLR-female)
Оптический вход TOSLINK
Аналоговые входы стереоканалов А и Б (XLR-female)
