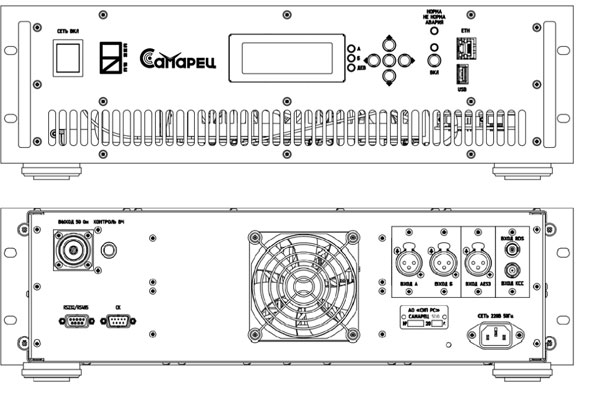

Передатчик «Самарец 500» — радиовещательное устройство, предназначенное для организации стереофонического и монофонического вещания в соответствии с требованиями ГОСТ Р 51741. Работает в диапазоне частот 87,5–108,0 МГц по системе с пилот-тоном.
Климатическое исполнение. УХЛ4 по ГОСТ 15150. Предельные значения рабочих температур — от +5 °C до +45 °C.
Настройка частоты. Передатчик поставляется настроенным на рабочую частоту, заданную потребителем, но возможна перестройка на любую частоту в пределах диапазона.
Выходная мощность. Предусмотрена оперативная установка мощности в диапазоне от 100 Вт до 500 Вт. Допускается длительная работа с любой выходной мощностью в указанных пределах без ухудшения качества вещания и надёжности.
Сигналы RDS. Есть возможность передачи сигналов RDS от внешнего источника или от встроенного кодера RDS.
Эксплуатация. Передатчик может работать круглосуточно без присутствия дежурного персонала.
Управление. В устройстве есть два гальванически развязанных входа управления и два гальванически развязанных выхода сухих контактов.
Модульная архитектура. Позволяет отказаться от использования внешнего оборудования и поэтапно дооснащать устройство в зависимости от потребностей заказчика.
Система защиты. Многоуровневая система отслеживает техническое состояние устройства. При нарушении работы основного аудиоканала аппаратура автоматически переключает вещание на резервный канал с возможностью воспроизведения контента с USB-носителя.
Дистанционное управление. Возможно удалённое управление работой передатчика.
В стандартную комплектацию входят модуль АБ (аналоговый стереовход), модуль КСС (вход комплексного стереосигнала), модуль Ethernet (интерфейс управления по Ethernet и порт USB).
Дополнительные модули
1. Модуль АБ (аналоговый стереовход)
2 Модуль AES (цифровой электрический стереовход)
3 Модуль КСС (вход комплексного стереосигнала)
4 Модуль TOSLINK (цифровой оптический стереовход)
5 Модуль RS/CK (интерфейс управления RS232/RS485/сухие контакты)
6 Модуль Ethernet (интерфейс управления по Ethernet и порт USB)
Программное обеспечение «Самарец ДУ» не входит в базовый комплект поставки передатчика и приобретается по отдельному запросу
Аудиоинтерфейсы и интерфейсы дистанционного управления реализованы через подключаемые модули. Набор модулей определяет оператор при заказе передатчика. Впоследствии набор интерфейсов может быть расширен путём установки необходимых модулей.
Технические характеристики:
1. Диапазон рабочих частот, МГц |
87,5-108,0 |
2. Шаг сетки частот, кГц, в диапазоне частот |
100 |
3. Стабильность частоты несущей, Гц |
±50 |
4. Номинальная выходная мощность передатчика, Вт |
500 |
5. Оперативная установка выходной мощности в пределах, Вт |
100…500 |
6. Отклонение выходной мощности от установленного знаения при перестройке на новую рабочую частоту, %,
|
не более 10 |
7. Обеспечение формирования стереосигнала согласно ГОСТ Р 51741: |
7.1 Номинальная частота пилот-тона в передатчиках с пилот-тоном, кГц
|
19 |
7.2 Погрешность установления частоты пилот-тона, Гц |
±2,0 |
7.3 Номинальное значение девиации несущей частоты, вызываемой КСС, в передатчиках с пилот-тоном, кГц |
±75 |
7.4 Погрешность установления девиации несущей частоты, вызываемой КСС, кГц |
±4 |
7.5 Номинальное значение девиации несущей частоты, вызываемой пилот-тоном, в передатчиках с пилот-тоном, кГц |
±6,75 |
7.6 Погрешность установления девиации несущей частоты, вызываемой пилот-тоном, кГц |
±0,75 |
8. Номинальное сопротивление нагрузки, Ом |
50 |
9. Предельно допустимый КБВ нагрузки без снижения выходной мощности
|
0,8 |
10. Предельно допустимый КБВ нагрузки со снижением выходной мощности до 50% |
0,5 |
11. Порог срабатывания защиты по КБВ, менее |
0,5 |
12. Сопротивление низкочастотных симметричных входов, Ом |
600±60 |
13. Номинальный уровень входного сигнала, В |
0,775 |
14. Допустимые отклонения уровня сигнала на входе, при которых органами ручной регулировки обеспечивается номинальная девиация несущей частоты, дБ |
±10 |
15. Неравномерность амплитудно-частотной характеристики (АЧХ) в полосе модулирующих частот относительно характеристики RC-цепи с постоянной времени 50 мкс, дБ
|
±0,3 |
16. Разбаланс АЧХ между стереоканалами в полосе модулирующих частот, дБ |
±0,2 |
17. Коэффициент гармоник при номинальной девиации частот в полосе частот, %, не
более:
30-15000 Гц режим«МОНО»;
30-10000 Гц режим«СТЕРЕО»
|
0,1
0,1 |
18. Уровень невзвешенного (интегрального) шума в передатчиках, дБ:
режим«МОНО»
режим«СТЕРЕО» |
минус 72
минус 67 |
19. Переходное затухание между стереосигналами, дБ, не менее, на частотах:
120 Гц
400 Гц
1000 Гц
5000 Гц
10000 Гц |
40
46
50
46
40 |
20. Интермодуляционные искажения в режиме «МОНО», дБ, не более:
третьего порядка
пятого порядка |
минус 50
минус 55 |
21. Потребляемая мощность, Вт, не более |
770
|
22. Габариты, мм × мм × мм |
482,6
487
146
|
23. Вес нетто, кг |
15,5
|
|
