VL 3 усилитель радиовещательный

VL 3



Частоты:

87,5 - 108 МГц МГц

Мощность:

от 100 до 2500 Вт

Источник питания:

230 В ± 15% 50Гц

Размеры:

5U 482 x 220 x 700 + 2U 482 х 88 х 700 мм

Частоты:

87,5 - 108 МГц

Вес:

30+14 кг



Мы рады предложить вашему вниманию новый компактный усилитель мощности для FM радиостанций.
VL 3 - инновационный и компактный усилитель, который удовлетворяет самым строгим запросам конечных пользователей, которые ищут высоко надежное оборудование высшего качества по конкурентоспособным ценам.
Благодаря передовому подходу в проектировании устройства, сосредоточенному на низком расходе энергии и линейности по всему диапазону, мы оцениваем VL 3 более выгодным относительно стандартного оборудования, доступного на рынке.

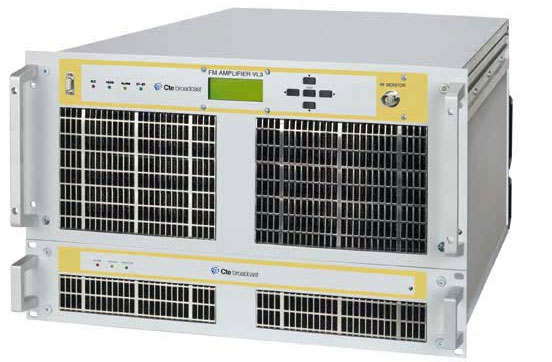

VL 3 состоит из  автономного усилителя мощности (5U - вес меньше чем 30 кг) и внешнего блока электропитания (2U - вес меньше чем 14 кг). Усилитель мощности VL 3 собран на двух модулях по 1300Вт. Каждый модуль состоит из 4 выходных транзисторов SD 2942 и драйверов. Выход модулей объединен 3dB устройством сложения с 700Вт. нагрузкой - на случай разбалансировки, для сохранения работоспособности при выходе из строя нескольких выходных транзисторов. На выходе усилителя установлен полосовой фильтр ограничивающий побочные излучения до уровня ниже -90dBc. Перед выходным разъемом EIA 7/8" установлен направленный ответвитель для контроля КСВ и управления АРУ.
Система электропитания состоит из 3 независимых модулей мощностью по 1800Вт. каждый, работающих с постоянной  загрузкой 75%. Модули построены по принципу двойного преобразования с активной системой контроля фаз. В случае выхода из строя одного модуля, логика увеличивает загрузку других модулей электропитания. Это решение позволяет ограничиться потерями выходной мощности всего на 1 dB при выходе из строя одного модуля и на 6 dB при выходе из строя двух модулей.
VL 3 имеет очень широкие возможности дистанционного контроля и управления. Усилитель оборудован интерфейсом RS 232 для связи с модемом и PC, интерфейсом RS 485 для объединения нескольких устройств, RJ 45 для подключения к локальной сети по TCP/IP и SNMP протоколам для управления и контроля посредством WEB - интерфейса.
Для получения максимальной выходной мощности требуется 40Вт. возбудитель, например TX 250 Plus или TX 300.
Усилители  VL 3  можно объединять для получения большей мощности и для построения систем с резервированием любых конфигураций. На базе VL 3 производятся более мощные усилители до 20 КВт VL5, VL 10, VL 20
