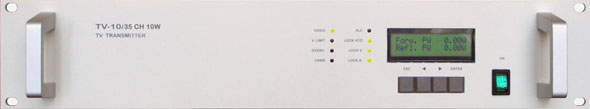

ТВ модулятор предназначен для формирования высококачественного телевизионного ВЧ сигнала на одном из каналов I, II, III, IV-V частотных диапазонов. Может использоваться самостоятельно как передатчик малой мощности.
Доступен в двух вариантах:
• C выходной мощностью 1 Вт
• C выходной мощностью 10 Вт
Особенности
• Автоматическая регулировка уровня
• Стабильный опорный генератор синтезаторного типа
• Восстановление формы синхроимпульсов
• Корректор ГВЗ
• Запирание усилителя при отсутствии входного сигнала
• Предкорректор линейности в тракте ПЧ
• Дистанционное запирание
Защита
• Автоматическая регулировка уровня
• Защита по напряжению и току питания
• Защита от перегрева
• Защита по КСВ
Опции
• Дистанционный контроль
• NICAM кодер
Основные технические данные:
Диапазон рабочих частот |
МВ, 48.5 - 66 MHz (I)
76 - 100 MHz (II)
174 - 230 MHz (III)
ДМВ, 470 -860 MHz (IV-V) |
Стабильность частоты |
± 0.1 ppm
шаг синтезатора 10 kHz
точная подстройка
прецизионное СНЧ |
ТВ стандарты |
D/K, B/G |
Выходная мощность |
2 W ном. ± 0.5 dB |
Соотношение звук/видео |
1:10, 1:20 |
Усилитель мощности |
совместного усиления |
Сопротивление нагрузки |
50 ohm |
Тип разъёма |
N female |
Контроль выхода ВЧ |
- 30 dB c HO, BNC female |
Интермодуляционный продукт |
≤ - 58 dB
VC - 8dB; SC - 10dB; CS - 16dB |
Уровень побочных излучений |
≤ - 60 dB
VC - 3dB; SC - 10dB |
Параметры канала изображения |
Входное сопротивление |
75 ohm, BNC female |
Тип модуляции |
негативная АМ |
Неравномерность АЧХ |
± 0.5 dB (VC to SC) |
Групповое время запаздывания |
≤ ± 35 ns (VC to SC) |
Дифференциальное усиление |
≤ 5% |
Дифференциальная фаза |
≤ ± 3° |
Отношение сигнал/шум |
≤ - 55 dB rms, не взв.
≤ - 62 dB взв. зн. |
Параметры канала звукового сопровождения |
Уровень входного сигнала |
0 ± 6 dBm |
Входное сопротивление |
600 ohm симм., XLR female |
Предискажение |
50 ms ± 0.5 ms, откл. |
Неравномерность АЧХ |
± 0.3 dB, 40 Hz - 15 kHz |
Нелинейные искажения |
≤ 0.5% |
Уровень шума |
≤ - 60 dB не взв. |
Общие технические данные |
Рабочая температура |
0…45 ° C |
Влажность |
90% RH |
Габаритные размеры |
2U 19" rack (88.1x482.6x520) |
Вес |
16 kg |
Напряжение питания |
~220 V +10% -15%, 50-60 Hz |
Потребляемая мощность |
100 VA, вых. ВЧ - 2 W |
Охлаждение |
воздушное |
Опции |
Стереокодер |
Усилитель мощности |
20 W |
Дистанционный контроль |
RS485 |
|
