Антенны DA4 FMWA-2, DA4 FMWS-2, DA4 FMWA-5 и DA4FMWS-5 предназначены для организации радиовещания на частотах 87.5-108 МГц. Антенны широкополосные – работают во всей заявленной полосе и не требует дополнительной настройки. Специальная схема согласования диполей и фазирования линии сложения обеспечивает работу антенны во всей полосе FM диапазона 87,5-108 МГц. А это требуется для подключения через ком-байнер нескольких передатчиков. Антенны специально рассчитаны на работу с передатчиками повышенной мощности – до 2000 Вт (модели ...-2) или до 5000 Вт (модели ...-5).
Конструкция диполей отличается повышенной механической прочностью. Антенна выпускается в двух модификациях – из алюминиевого сплава (А) и специально для жестких климатических условий районов районов Заполярья, Дальнего Востока, Камчатки из нержавеющей стали (S).
Электрические характеристики
Модель |
DA4 FMWA-2 |
DA4 FMWS-2 |
DA4 FMWA-5 |
DA4 FMWAS-5 |
Рабочий диапазон частот, МГц |
87.5-108 |
87,5-108 |
87.5-108 |
87.5-108 |
КСВ, не хуже |
1,5 |
1,5 |
1,5 |
1,5 |
Усиление, dBi |
9.7 |
9,7 |
9.7 |
9.7 |
Сектор излучения в вертикальной
плоскости по уровню -3dB |
38° |
38° |
38° |
38° |
Ширина ДН в H-плоскости по уровню -3dB |
240° |
240° |
240° |
240° |
Входное сопротивление, Ом |
50 |
50 |
50 |
50 |
Допустимая мощность, Вт |
2000 |
2000 |
5000 |
5000 |
Поляризация |
вертикальная |
Механические характеристики
Модель |
DA4 FMWA-2 |
DA4 FMWS-2 |
DA4 FMWA-5 |
DA4 FMWAS-5 |
Масса с крепежом, кг |
19 |
30 |
21 |
32 |

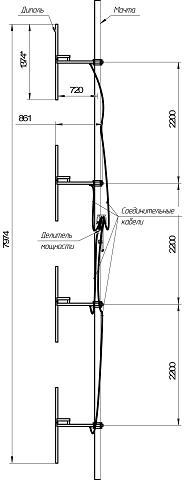

Габариты, мм |
7974х875х200 |
Материал излучателей |
алюминий |
нержавеющая сталь |
алюминий |
нержавеющая сталь |
Диапазон рабочих температур, °С |
от -50 до +50 |
от -50 до +50 |
от -50 до +50 |
от -50 до +50 |
Разъем |
7/16f |
7/16f |
7/8 EIA |
7/8 EIA |
График КСВ антенны DА2 FMWS
Диаграмма направленности в горизонтальной плоскости антенны DА2 FMW
Диаграмма направленности в Е-плоскости антенны DА2 FMW
|
