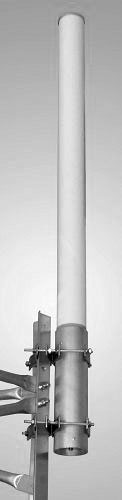

Вертикальная антенна F7-DVB, для цифровых ТВ передатчиков, на 10 каналов,
550-650 МГц
Широкополосная антенна с круговой направленностью для телевизионных передатчиков, которая позволяет объединять несколько передатчиков с общей мощностью до 400 Вт в полосе 10 каналов. Широкополосность достигается благодаря специальной конструкции коаксиальных излучателей и параллельной схеме питания. Надежный стеклопластиковый чехол обеспечивает защиту от осадков. Полностью заземленная конструкция обеспечивает грозозащиту антенного тракта.
Электрические характеристики
Модель |
F7-DVB |
Рабочий диапазон частот, МГц |
550-650 |
Рабочие каналы |
31-41 |

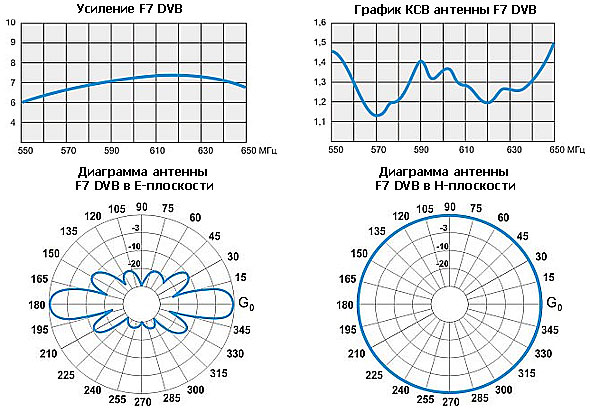

Усиление, dBi |
6,8-7,1 |
КСВ, не хуже |
1.5 |
Поляризация |
вертикальная |
Допустимая мощность, Вт
|
400 |
Сектор излучения в H-плоскости (-3 dB) |
3600 |
Сектор излучения в E-плоскости (-3 dB) |
200 |
Входное сопротивление, Ом |
50 |
Грозозащита |
есть |
Механические характеристики
Модель |
F7-DVB |
Габариты (ДхШхВ), мм |
1700x110x110 |
Вес, кг |
6.2 |
Допустимая скорость ветра, м/с |
40 |
Материал излучателей |
латунь |
Материал и цвет РПУ |
Белый стеклопластик |
Крепеж |
на трубу-мачту 70-110 мм |
Разъем |
N-мама (7/16-мама под заказ) |
|
