Антенна двух дипольная передающая стационарная станций радио диапазона ОВЧ-ЧМ.
Антенна соответствует требованиям ГОСТ51138-98, что подтверждается сертификатом о соотвествии Д-АФТР-3425.
Антенно фазированная система FM-Диполь-2х, состоит из двух диполей.
Антенные системы комплектуются кабелями снижения, делителями мощности и креплениями к трубостойке.
Опции - Входной разъем по заказу
Технические характеристики
Максимальная мощность, кВт 2,0 |
Входное сопротивление, Ом 50 |
КСВН в полосе 87,5 – 108,0 МГц ≤ 1,3 |
Коэффициент усиления, дБi ≤ 7 |
Поляризация Вертикальная |
Диаграмма направленности Круговая |
Входной разъем на диполе N-тип, гнездо |
Входной разъем на делителе мощности 7/16 DIN, гнездо |
Выходные разъемы на делителе мощности N-тип, гнездо |
Габариты диполя, мм 1400х1000х50 |
Масса диполя, кг ≤ 3.1 |
Габариты делителя мощности, мм 830х100х50 |
Масса делителя мощности, кг ≤ 1.6 |
Диаметр мачты крепления (трубы), мм Ш 57…120 |

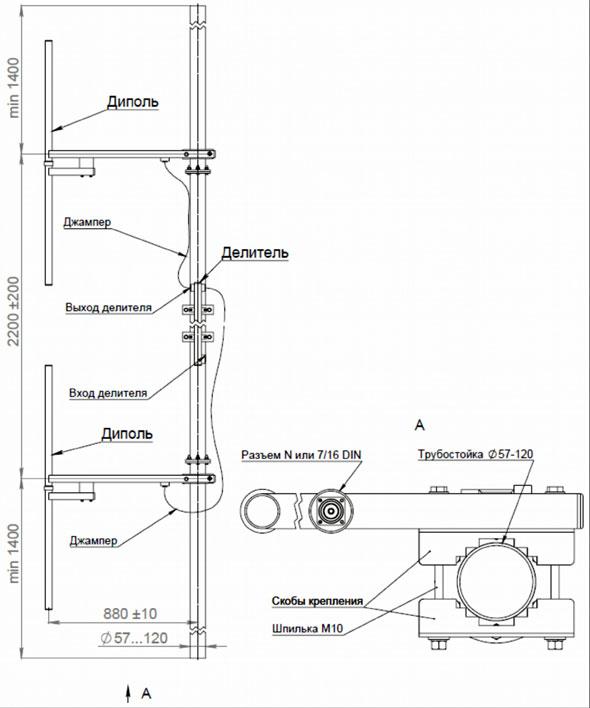

Расстояние по вертикали между точками крепления диполей, мм 2200±200 |
Допустимая ветровая нагрузка, км/ч ≤ 150 |
Материалы конструкции алюминиевый сплав, латунь,медь, полиамид, фторопласт |
Комплектация
Диполь 2 шт. |
Делитель мощности 1 шт. |
Кабельные перемычки с разъемами (джамперы) 2 шт. |
Комплект крепления на мачту Ø 57…120 мм 3 шт. |
Паспорт 1 шт. |
|
