Антенна четырех дипольная передающая стационарная станций радио диапазона ОВЧ-ЧМ.
Передающая антенная система «FM-Диполь-4Х» АПВК.2 (87,5-108,0) БМ (2) соответствует ГОСТ 51138-98, техническим условиям ТУ 26.30.40-004-21851699-2017 и признана годной для эксплуатации.
Предприятие-изготовитель гарантирует соответствие антенны требованиям ГОСТ 51138-98, ТУ 26.30.40-004-21851699-2017 при соблюдении потребителем требований к условиям транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации антенны со дня продажи – 36 месяцев.
Опции - Входной разъем по заказу
Технические характеристики
Максимальная мощность, кВт 6,0 |
Входное сопротивление, Ом 50 |
КСВН в полосе 87,5 – 108,0 МГц ≤ 1,3 |
Коэффициент усиления, дБi ≤ 10 |
Поляризация Вертикальная |
Диаграмма направленности Круговая |
Входной разъем на диполе 7/16 DIN, гнездо |
Входной разъем на делителе мощности EIA 1 5/8, гнездо |
Выходные разъемы на делителе мощности 7/16 DIN, гнездо |
Габариты диполя, мм 1370х1070х55 |
Масса диполя, кг ≤ 3.8 |
Габариты делителя мощности, мм 850х100х100 |
Масса делителя мощности, кг ≤ 1.6 |
Диаметр мачты крепления (трубы), мм до 168 |
Расстояние по вертикали между точками крепления диполей, мм 2200±100 |
Допустимая ветровая нагрузка, км/ч ≤ 150 |
Материалы конструкции алюминиевый сплав, латунь,медь, полиамид, фторопласт |
Комплектация
Диполь 4 шт. |
Делитель мощности 1 шт. |
Соединительные фидеры с разъемами 7/16 DIN (джамперы) 4 шт. |
Комплект крепления на мачту 5 шт. |
Паспорт 1 шт. |

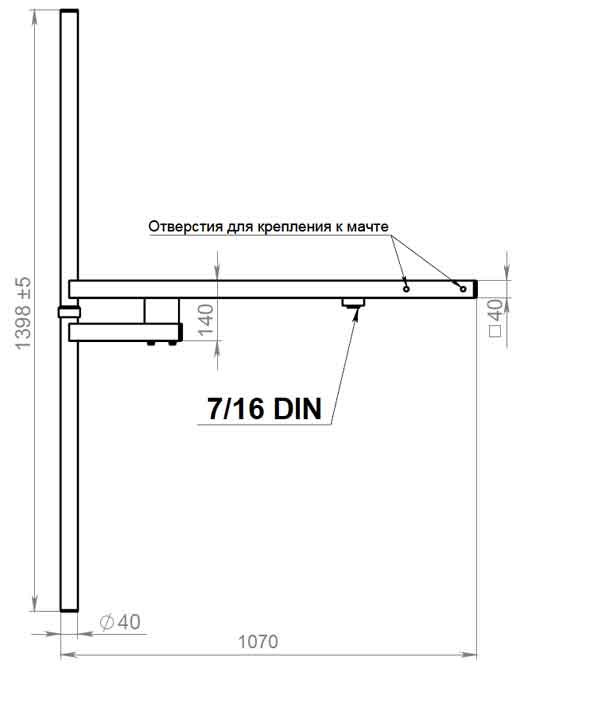

Антенна FM-Диполь представляет собой полуволновой вибратор (диполь) и может работать как индивидуально, так и в составе фазированных антенных систем. Вид диполя представлен на рисунке вверху. Каждый диполь комплектуется универсальным узлом крепления для мачт диаметром до 168 мм.

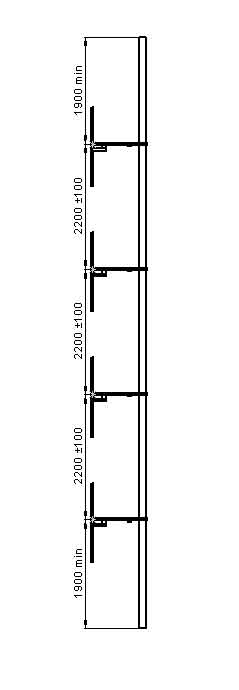

Антенная система FM-Диполь-4X представляет собой фазированную антенную решетку, состоящую из двух/четырех антенн FM-Диполь, расположенных вертикально друг над другом на одной мачте. Мачта (трубостойка) является неотъемлемой частью антенной системы и должна соответствовать размерам указанным в чертеже (см. рис. 2). Сигнал от фидера подается на вход делителя мощности, выходы которого подключаются к диполям с помощью ВЧ-кабелей/фидеров 1/2
Обязательные требования к установке: Антенна FM-Диполь должна монтироваться на трубостойке. Уменьшать расстояние 1900min не допускается.

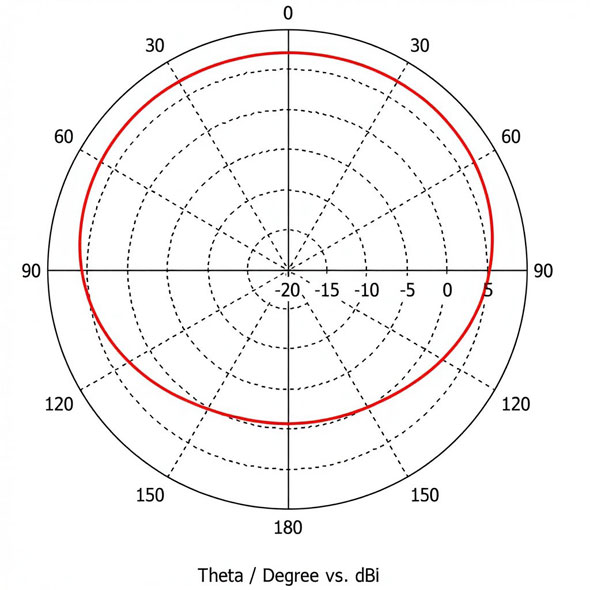

Диаграмма направленности в горизонтальной плоскости

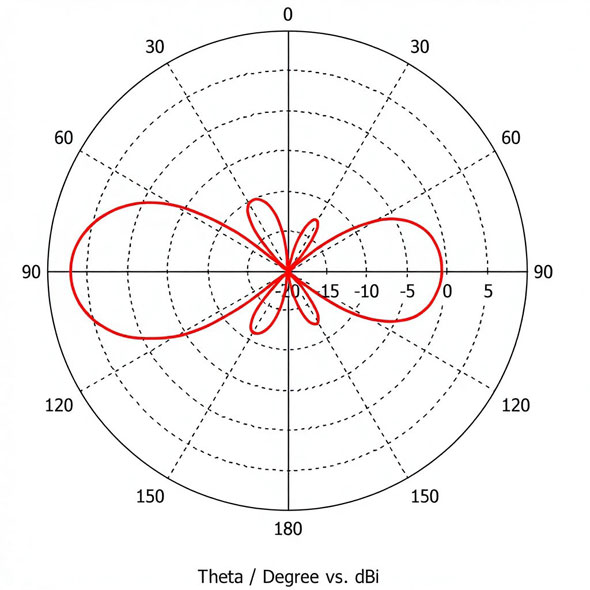

Диаграмма направленности в вертикальной плоскости
|
