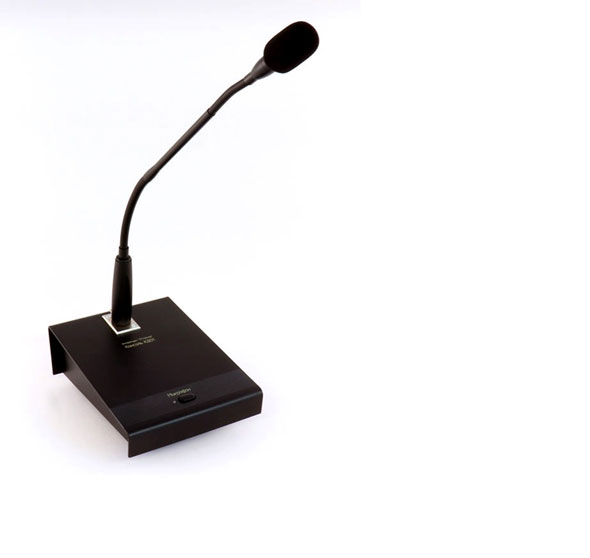

Микрофонная консоль КДО-1
Основное назначение:
однозоновая, односторонняя диспетчерская связь и оповещение персонала и/или населения, находящегося на территории, обслуживаемой радиоузлом на базе блока БПР2 в исполнении АВТ, АВТ1, АВТ2, или систем трансляции на базе усилителей УМ1.
Описание:
Микрофонные консоли выпускаются в двух вариантах конструктивного исполнения:
• настольного исполнения с микрофоном на гибком держателе – КДО-1;
• настенного исполнения со встроенным микрофоном – КДО-1-н.
Основные функции:
• перевод радиоузла (усилителя) в режим оповещения, нажатием кнопки на панели консоли;
• отображение перехода блока БПР2 или усилителя УМ1 в режим оповещения;
• компрессия сигнала микрофона для улучшения разборчивости сигнала оповещения;
• усиление сигнала микрофона и передача его на аналоговый вход блока БПР2 или усилителя УМ1.
Основные технические характеристики:
Параметр |
Мин. |
Норм. |
Макс. |
Ед. Изм. |
Чувствительность микрофона на частоте 1 кГц |
-56 |
|
|
дБ |
Частотный диапазон |
80 |
|
18000 |
Гц |
Выходной уровень |
|
0,775 |
3 |
В |
Напряжение питания |
|
12 |
|
В |
Потребляемая мощность |
|
|
0,5 |
Вт |
Тип микрофона: конденсаторный.
Диаграмма направленности микрофона КДО-1: кардиоида.
Интерфейс связи: сухой контакт, аналоговый сигнал.
Габаритные размеры КДО-1 без микрофона, ШхГхВ, мм: 140х187х68.
Габаритные размеры КДО-1-н, ШхВхГ,мм: 121х135х42
Исполнение: настольное (КДО-1), настенное (КДО-1-н).
Вес, кг, не более: 1.
Рабочая температура окружающего воздуха +10…+400С. Остальные требования климатического исполнения соответствуют УХЛ-4.2 по ГОСТ 15150-69.

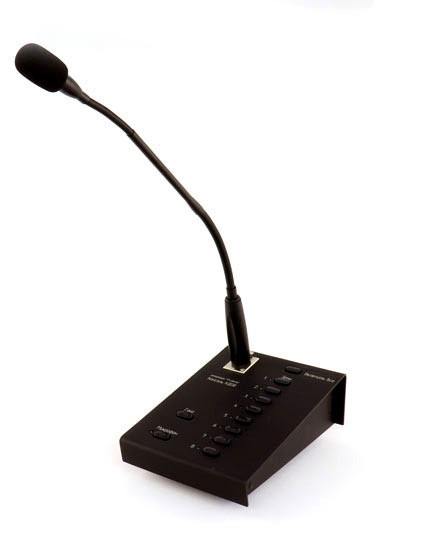

Микрофонные консоли КДО-8 (16)
Основное назначение консолей КДО-8 и КДО-16:
— многозоновая, односторонняя диспетчерская связь и оповещение персонала и/или населения, находящегося на территории, обслуживаемой радиоузлом на базе блока БПР2 в исполнении АВТ, АВТ1, АВТ2, или систем трансляции на базе усилителей УМ;
— оповещение по зонам (8 и 16 соответственно);
— запуск сценариев оповещения.
• Напряжение 1-й программы: 120В или 240В
• Напряжение 2-й и 3-й программ: 30В
• Суммарная мощность нагрузки: от 1000 Вт до 5000Вт
• Количество фидерных линий: от 6 до 24
• Количество усилителей при холодном резерве: 2 или 3
• Функции ГО ЧС: местный перехват ГО ЧС, оповещение по зонам с микрофонных консолей и по сценариям, сиренное оповещение.
• Реализация сложных и не стандартных конфигураций радиоузлов.
• Применение: крупные группы зданий жилого и общественного назначения, промышленные предприятия
Описание
Условия использования:
• совместно с блоками БПР2 или БПР1.
Конструктивное исполнение:
• настольное с микрофоном «гусиная шея».
Основные функции:
• выбор зон оповещения нажатием кнопок на панели консоли;
• подача команды трансляции фонограммы гонга нажатием кнопки на панели консоли;
• отображение режима работы: ожидание, работа микрофона, трансляция гонга;
• отображение выбранных зон оповещения;
• компрессия сигнала микрофона для улучшения разборчивости сигнала оповещения;
• усиление сигнала подключенного микрофона и передача его на аналоговый вход блока БПР.
Основные технические характеристики
Параметр |
Мин. |
Норм. |
Макс. |
Ед. Изм. |
Чувствительность микрофона на частоте 1 кГц |
-60 |
|
|
дБ |
Частотный диапазон |
80 |
|
18000 |
Гц |
Выходной уровень |
|
0,775 |
3 |
В |
Напряжение питания |
|
12 |
|
В |
Потребляемая мощность |
|
|
1 |
Вт |
Количество обслуживаемых зон при подключении модулей расширения |
|
|
40 |
|
Тип микрофона: конденсаторный.
Диаграмма направленности микрофона: кардиоида.
Интерфейс связи: RS485, аналоговый сигнал.
Габаритные размеры КДО-8 без микрофона, ШхВхГ, мм: 140х68х187.
Габаритные размеры КДО-16 без микрофона, ШхВхГ, мм: 200х68х187.
Исполнение: настольное.
Вес, кг, не более: 2.
|
