Радиотрансляционные узлы однозвенной сети |
Радиотрансляционные узлы однозвенной сети проводного вещания (конвертеры IP-СПВ: БПР2-BF3/25, БПР2-BF3/50, БПР2-BF3/100 и т д)
Основное назначение:
– Трансляция трех программ проводного вещания и сигналов оповещения получаемых по IP-сети широкополосного доступа;
– Дистанционный автоматический контроль параметров сигналов программ, канала связи, параметров абонентских линий;
– Перехват внешних систем звукофикации и оповещения.
Конвертеры IP-СПВ имеются в наличии на складах. |
Данная продукция включена в Единый реестр российской радиоэлектронной продукции (ПП РФ 878)
Мы производим 13 типов конвертеров IP-СПВ, отличающихся выходной мощностью, наличием (отсутствием) модуля местного перехвата ГО ЧС, модуля встроенных УКВ/ФМ приемников, модуля подключения местных источников программ вещания. Обозначение для заказа и отличия модификаций представлены во вкладке ниже.
Все типы конвертеров имеют переключатель выходного напряжения первой программы вещания 15Вольт / 30 Вольт и коммутируемую линию оповещения.
Имеются однопрограммные модификации всех типов конвертеров.
Обозначение для заказа и отличия модификаций представлены ниже в таблице
|
№ пп |
Тип конвертера
(обозначение для заказа) |
Мощность, Вт (Количество абон. точек, шт.) |
Местный перехват ГО ЧС |
Встроенные УКВ/ФМ приемники |
Входы для местных источников программ |
1 |
Блок БПР2-BF3/100 |
100 (400) |
– |
– |
– |
2 |
Блок БПР2-BF3/100-АВТ |
100 (400) |
+ |
– |
+ |
3 |
Блок БПР2-BF3/100-АВТ1 |
100 (400) |
+ |
– |
– |
4 |
Блок БПР2-BF3/100-АВТ2 |
100 (400) |
+ |
+ |
– |
5 |
Блок БПР2-BF3/50 |
50 (200) |
– |
– |
– |
6 |
Блок БПР2-BF3/50-АВТ |
50 (200) |
+ |
– |
+ |
7 |
Блок БПР2-BF3/50-АВТ1 |
50 (200) |
+ |
– |
– |
8 |
Блок БПР2-BF3/50-АВТ2 |
50 (200) |
+ |
+ |
– |
9 |
Блок БПР2-BF3/25 |
25 (100) |
– |
– |
– |
10 |
Блок БПР2-BF3/25-АВТ |
25 (100) |
+ |
– |
+ |
11 |
Блок БПР2-BF3/25-АВТ1 |
25 (100) |
+ |
– |
– |
12 |
Блок БПР2-BF3/25-АВТ2 |
25 (100) |
+ |
+ |
– |
13 |
Блок БПР2-BF3/25-У |
25 (100) |
– |
– |
– |
|
Основное назначение
• Радиотрансляционный узел однозвенной сети проводного вещания (конвертер IP-СПВ) предназначен для организации сети одно- или трех-программного проводного вещания и оповещения в отдельных жилых, общественных и производственных зданиях в составе областных, городских, муниципальных и ведомственных радиотрансляционных сетей, с использованием цифровых каналов связи (IP сетей)
|
Характеристики

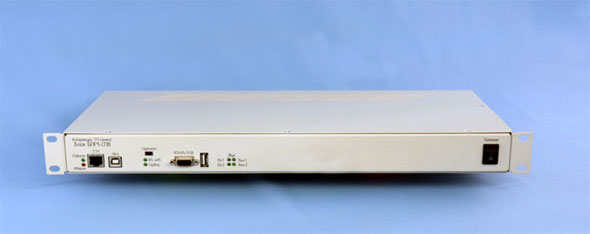

• Габариты конвертеров мощностью 25Вт и 50Вт, ШхГхВ, мм 482х249х43.

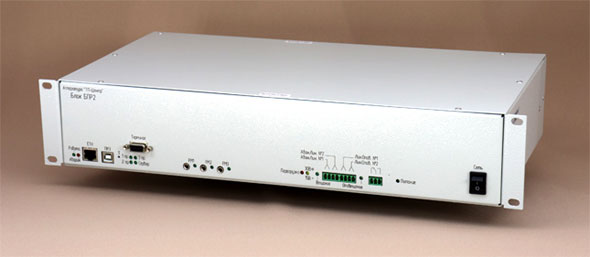

• Габариты конвертеров мощностью 100Вт, ШхГхВ, мм 482х266х87.
• Вес конвертеров мощностью 25Вт и 50Вт до 4,7 кг.
• Вес конвертеров мощностью 100Вт до 6,7 кг.
Параметр |
Мин. |
Норм. |
Макс. |
Ед. Изм. |
Электропитание |
198 |
220 |
253 |
В |
Частота питающей сети |
48 |
50 |
52 |
Гц |
Потребляемая мощность блока БПР2-BF3/25 любого исполнения * |
11 |
17 |
70 |
Вт |
Потребляемая мощность блока БПР2-BF3/50 любого исполнения * |
11 |
27 |
95 |
Вт |
Потребляемая мощность блока БПР2-BF3/100 любого исполнения * |
11 |
35 |
166 |
Вт |
**Минимальная мощность указана в режиме ожидания при выключенных усилителях. Максимальная – при вещании синусоидального сигнала по всем программам. Нормальная – при вещании обычных речевых и музыкальных программ.
Параметр |
Значение |
Ед. Изм. |
Напряжение сигнала 1-й программы на номинальной нагрузке(определяется положением переключателя на задней панели блока) |
30 или 15 |
В |
Номинальное значение мощности на выходе блока (определяется типом блока) |
25 или 50 или 100 |
Вт |
Полоса передаваемых частот по 1-й программе |
50-10000 |
Гц |
Несущая частота 2-й программы |
78 |
кГц |
Несущая частота 3-й программы |
120 |
кГц |
Диапазон модулирующих частот |
50-10000 |
Гц |
Номинальное напряжение амплитудно-модулированного сигнала 2-й и 3-й программ на выходе блока, не менее |
1 |
В |
Коэффициент модуляции несущих частот при номинальном значении выходного напряжения |
0,7 |
|
Уровень несущей выходного напряжения ВЧ программ при отсутствии сигнала вещания |
-20 |
дБ |
Защищенность от невзвешенного шума, не менее |
55 |
дБ |
Защищенность от внятной переходной помехи, не менее |
65 |
дБ |
|
|
|
|
