Аудиосерверы вещания (блоки БПР1-СПВ…)
Основное назначение:
– Преобразование аналоговых сигналов, поступающих на входы сервера, в цифровые аудиопотоки и передача их по IP-сети к оконечным радиоузлам, конвертерам IP-СПВ, опорно-усилительным станциям и т. д.
– Преобразование цифровых потоков в звуковые сигналы.
– Сопряжение с ГО ЧС.
– Резервирование источников программ
|
Имеется 8 модификаций серверов, отличающихся количеством аналоговых входов/выходов (2 или 4) и наличием (отсутствием) встроенных дополнительных функций:
• УКВ/ФМ приемников с дистанционным управлением и контролем;
• модуля дискретных входов и сигнальных реле для сопряжения с оборудованием ГО ЧС или управления и контроля внешнего оборудования.
Обозначение для заказа и отличия модификаций представлены ниже в таблице
|
№ пп |
Тип блока
(обозначение для заказа) |
Количество аналоговых входов/выходов |
Наличие модуля управления и сопряжения с ГО ЧС |
Наличие 3-х встроенных УКВ/ФМ-приемников |
1 |
Блок БПР1-СПВ-4РФ |
4 |
+ |
+ |
2 |
Блок БПР1-СПВ-4Ф |
4 |
– |
+ |
3 |
Блок БПР1-СПВ-4Р |
4 |
+ |
– |
4 |
Блок БПР1-СПВ-4 |
4 |
– |
– |
5 |
Блок БПР1-СПВ-2РФ |
2 |
+ |
+ |
6 |
Блок БПР1-СПВ-2Ф |
2 |
– |
+ |
7 |
Блок БПР1-СПВ-2Р |
2 |
+ |
– |
8 |
Блок БПР1-СПВ-2 |
2 |
– |
– |
|
Основное назначение
• преобразование аналоговых сигналов, поступающих на входы блока, в цифровые аудиопотоки и передача их по IP-сети к оконечным радиоузлам, конвертерам IP-СПВ, опорно-усилительным станциям;
• ретрансляция цифровых аудиопотоков от вышестоящих серверов;
• обратное преобразование получаемых цифровых аудиопотоков в высококачественные аналоговые сигналы;
• выполнение функций ГО ЧС (перехват вещания, сиренное оповещение).
|
Функции БПР1-СПВ на ЦСПВ
• Кодирование программ вещания поступающих на симметричные аналоговые входы блока и передача полученного цифрового потока по цифровым каналам связи на кодеки ОУС, БС, узлы однозвенной сети ПВ, конвертеры IP-СПВ.
• Регулировка уровней сигналов программ на аналоговых входах и выходах блока с ПК оператора АРМ «Тискада».
• Индикационное измерение квазипиковых уровней программ на аналоговых входах блока.
• Управление блоками БКВВ-485М по порту RS-485.
• Автоматическое резервирование основного блока ЦСПВ при работе в паре.
• Выполнение функций связного и файлового сервера сети аппаратуры «ТП-Центр».
|
Функции БПР1-СПВ на оконечных радиоузлах (ОУС, БС и т.д.)
• Декодирование программ вещания поступающих по IP-сети и выдача их на симметричные аналоговые выходы блока;
• Кодирование звуковых сигналов поступающих на симметричные аналоговые входы блока и передача полученного цифрового потока по цифровым каналам связи на ПК оператора для обратного акустического контроля;
• Регулировка уровней сигналов программ на аналоговых входах и выходах блока с ПК оператора АРМ «Тискада»;
• Индикационное измерение квазипиковых уровней программ на аналоговых входах и выходах блока;
• Управление и контроль оборудования радиоузла через блоки БКВВ-485М;
• Выполнение функций связного и файлового сервера сети аппаратуры «ТП-Центр»;
• Выполнение функций Централизованного и местного перехвата ГО ЧС.
• Автоматическое управление радиоузлом по расписанию.
|

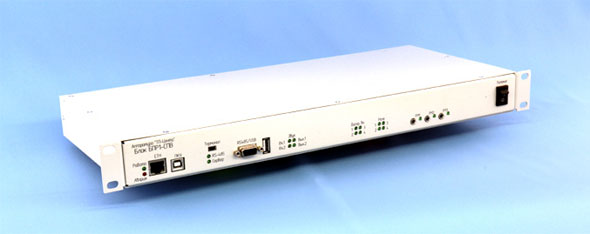

Конструктивное исполнение
• Моноблок высотой 1U для установки в стойку (шкаф) 19″
|
Характеристики
• Габаритные размеры, ШхГхВ, мм: 482х229х44.
• Вес, кг, не более: 4.
• Габариты в упаковке ШхГхВ, мм: 550х350х80.
• Вес в упаковке кг, не более: 5.
• Электропитание: 220В +- 10%, 50Гц
• Потребляемая мощность, не более: 20 Вт.
Параметр |
Мин. |
Норм. |
Макс. |
Ед. Изм. |
Полоса частот |
50 |
|
10000 |
Гц |
Скорость передачи данных на один звуковой канал |
32 |
|
706 |
Кбит/с |
Частота дискретизации |
11025 |
48000 |
|
Гц |
Входное сопротивление |
|
1800 |
|
Ом |
Выходное сопротивление |
|
|
60 |
Ом |
Уровень входного сигнала 0 дБ |
|
0,775 |
|
В |
Уровень выходного сигнала на активной нагрузке 600 Ом 0дБ |
|
0,775 |
|
В |
Неравномерность АЧХ |
-0,5 |
|
+0,5 |
дБ |
Коэффициент гармоник выходного сигнала |
|
|
0,4 |
% |
Защищенность от невзвешенного шума |
60 |
|
|
дБ |
Защищенность от влияния переходных помех |
70 |
|
|
дБ |
Превышение входного сигнала относительно 0 дБ |
|
|
12 |
дБ |
Регулировка чувствительности входного сигнала |
-12 |
|
+6 |
дБ |
Регулировка уровня выходного сигнала |
-12 |
|
+12 |
дБ |
|
|
|
|
