Основное назначение:
Трансляция одной или трех программ проводного вещания, и сигналов оповещения получаемых по IP-сети широкополосного доступа либо от местных источников программ, в том числе от встроенных УКВ/ФМ приемников, местной студии и других источников звуковых сигналов.
• Напряжение 1-й программы: 120В или 240В
• Напряжение 2-й и 3-й программ: 30В
• Суммарная мощность нагрузки: от 1000 Вт до 5000Вт
• Количество фидерных линий: от 6 до 24
• Количество усилителей при холодном резерве: 2 или 3
• Функции ГО ЧС: местный перехват ГО ЧС, оповещение по зонам с микрофонных консолей и по сценариям, сиренное оповещение.
• Реализация сложных и не стандартных конфигураций радиоузлов.
• Применение: крупные группы зданий жилого и общественного назначения, промышленные предприятия
Назначение

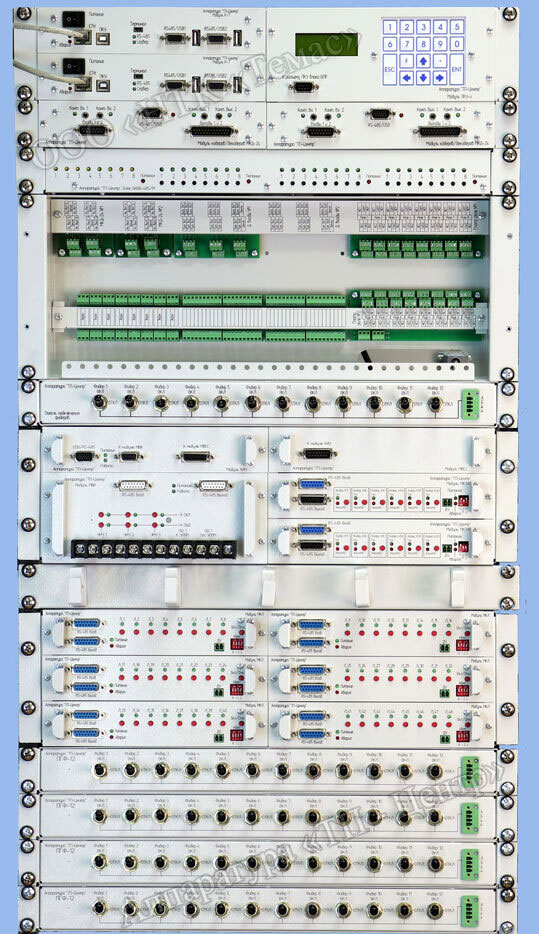

Трехпрограммный автоматизированный радиотрансляционный узел «Сибирь-2» предназначен для:
• трансляции программ вещания с сети Ethernet, местных источников программ или эфирных радиоприемников ;
• распределения программ вещания по распределительным фидерам сети проводного вещания и фидерам уличной звукофикации;
• защиты фидеров от превышения нагрузки;
• защиты фидеров от превышения напряжения;
• измерения параметров фидеров;
Основные функции
Основными функциями радиоузла в части подачи программ являются:
• трансляция программ с Ethernet, местных источников или эфира по установке оператора;
• автоматический переход на трансляцию от резервных источников при пропадании потока по сети Ethernet;
• работа по расписанию;
• дистанционная регулировка и контроль выходного уровня сигнала усилителя и передатчика;
• автоматическое регулирование выходного сигнала усилителя при превышении суммарной нагрузки;
• подключение распределительных фидеров и фидеров уличной звукофикации к общей шине по команде «Перехват» от ЦСПВ.
Основными функциями радиоузла в части диагностики фидеров являются:
• периодическое автоматическое измерение основных индивидуальных параметров фидеров: напряжения на фидере, тока фидера, комплексного сопротивления фидера, сопротивления изоляции фидера, попадания постороннего потенциала на фидер;
• непрерывное измерение суммарного сопротивления нагрузки на фидерах;
• непрерывное измерение суммарного сопротивления изоляции и контроль постороннего напряжения на всех фидерах;
• формирование данных о состоянии фидеров и передача их в АРМ «Тискада».
Основными функциями радиоузла в части защиты фидеров являются:
• защита фидеров от превышения тока, вызванного кратковременным или длительным снижением сопротивления нагрузки фидера или коротким замыканием на фидере, путем включения в цепь фидера буферных резисторов;
• дистанционная установка порога срабатывания защиты по току;
• автоматическое и дистанционное ручное включение/отключение защиты по току;
• защита фидеров от превышения напряжения, вызванного наведенными токами при близком разряде молнии или попаданием на фидер постороннего напряжения электросети.
Основные технические характеристики РТУ “Сибирь-2”:
Параметр |
Мин. |
Норм. |
Макс. |
Ед. Изм. |
Напряжение сигнала 1-й программы на номинальной нагрузке (при использовании усилителя I программы с выходным напряжением 120В) |
114 |
120 |
126 |
В |
Напряжение сигнала 1-й программы на номинальной нагрузке (при использовании усилителя I программы с выходным напряжением 240В) |
228 |
240 |
252 |
В |
Номинальное напряжение амплитудно-модулированного сигнала 2-й и 3-й программ |
|
30 |
|
В |
Полоса частот низкочастотного тракта по I программе вещания |
50 |
|
10000 |
Гц |
Полоса частот низкочастотного тракта по II и III программам вещания |
50 |
|
10000 |
Гц |
Неравномерность амплитудно-частотной характеристики I программы вещания в полосе частот, Гц: |
|
|
|
|
от 100 до 150 вкл. |
-3,5 |
|
-1,5 |
дБ |
св. 150 до 4000 вкл. |
-1 |
|
+1 |
дБ |
св. 4000 до 6300 вкл. |
-1,5 |
|
+1 |
дБ |
Неравномерность амплитудно-частотной характеристики II и III программ вещания в полосе частот, Гц: |
|
|
|
|
от 50 до 6600 вкл. |
-1,5 |
|
+1,5 |
дБ |
св. 6600 до 10000 вкл. |
-3 |
|
+1,5 |
дБ |
Коэффициент гармоник первой программы вещания, в полосе частот, Гц: |
|
|
|
|
до 100 |
|
|
4 |
% |
от 100 до 200 |
|
|
3 |
% |
св. 200 |
|
|
2 |
% |
Коэффициент гармоник II и III программ вещания, в полосе частот, Гц: |
|
|
|
|
от 50 до 100 |
|
|
4 |
% |
от 100 до 200 |
|
|
2,5 |
% |
от 200 до 2000 |
|
|
2 |
% |
Увеличение уровня выходного сигнала I программы вещания при повышении на 12 дБ уровня входного сигнала |
|
|
1,5 |
дБ |
Коэффициент гармоник I программ вещания при повышении на входе устройства на 12 дБ уровня сигнала частотой 1000 Гц |
|
|
2 |
% |
Коэффициент гармоник II и III программ вещания при повышении на входе устройства на 12 дБ уровня сигнала частотой 1000 Гц |
|
|
2,5 |
% |
Коэффициент гармоник II и III программ вещания при уменьшении уровня входного сигнала на 20 дБ относительно номинального на частотах: |
|
|
|
|
63 Гц |
|
|
4 |
% |
125 Гц |
|
|
2,5 |
% |
Увеличение уровня выходного сигнала I программы вещания при отключении нагрузки в полосе частот, Гц |
|
|
|
|
от 100 до 4000 включ. |
|
|
3 |
дБ |
от 4000 |
|
|
4 |
дБ |
Отклонение уровня выходного напряжения от номинального при нормальной работе |
-10 |
|
+10 |
% |
Снижение напряжения выходного сигнала при уменьшении сопротивления нагрузки в два раза |
|
|
6 |
дБ |
Защищенность от невзвешенного шума по I программе |
60 |
|
|
дБ |
Защищенность от невзвешенного шума по II и III программам |
60 |
|
|
дБ |
Защищенность от внятной переходной помехи |
70 |
|
|
дБ |
Мощность узла по I программе (определяется усилителем I программы) |
1000 |
|
5000 |
Вт |
|
|
30 |
|
Вт |
Напряжение питания (кроме усилителей I программы мощностью 2,5 кВт и 5кВт) |
|
220 |
|
В~ |
Напряжение питания усилителей I программы мощностью 2,5 кВт и 5 кВт |
|
3*380 |
|
В~ |
Диапазон измерения сопротивления фидера на звуковых частотах |
|
|
4 |
кОм |
Диапазон измерения сопротивления изоляции |
|
|
50 |
кОм |
Диапазон рабочих температур без выпадения росы |
+5 |
|
+40 |
0C |
Количество фидеров, подключаемых к РТУ (определяется составом РТУ в конкретном исполнении) |
6 |
|
24 |
Шт. |
Лист заказа РТУ “Сибирь-2”
Базовые комплекты состоят только из оборудования аппаратуры “ТП-Центр”. 19″ шкаф и ИБП добавляются в комплект поставки по результатам согласования спецификации. |
№ п.п. |
Обозначение для заказа типовых комплектов: |
Количество, шт |
Параметры |
1 |
Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-1000-БР-6 |
|
3 программы; 120Вольт; 1000Вт; без резерва усилителей, 6 фидеров |
2 |
Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2000-ГР-12 |
|
3 программы; 120Вольт; 2000Вт; “Горячий” резерв усилителей; 12 фидеров |
3 |
Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2000-ХР-12 |
|
3 программы; 120Вольт; 2000Вт; “Холодный” резерв усилителей; 12 фидеров |
4 |
Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2500-ХР-12 |
|
3 программы; 120Вольт; 2500Вт; “Холодный” резерв усилителей; 12 фидеров |
5 |
Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-5000-ХР-18 |
|
3 программы; 120Вольт; 5000Вт; “Холодный” резерв усилителей; 18 фидеров |
Для всех позиций типовых комплектов имеются варианты с выходным напряжением 240В и однопрограммные варианты комплектации |
|
Требуемые параметры и комплектность радиоузла |
|
|
№ п.п. |
Параметр |
Значение |
Возможные Параметры |
1 |
Количество программ |
|
1 или 3 |
2 |
Мощность по 1-й программе, Вт |
|
625, 1000, 1250, 1500, 2000, 2500, 5000 |
3 |
Выходное напряжение по 1-й программе |
|
120 или 240 Вольт |
4 |
Наличие “холодного” резерва усилителя 1-й программы |
|
“ДА” или “нет” |
5 |
количество фидеров |
|
6, 12, 18 или 24 |
6 |
Укомплектовать Шкафом 19″ |
|
“ДА” или “нет” |
7 |
Укомплектовать ИБП |
|
“ДА” или “нет” |
8 |
Требуются дополнительные усилители оповещения |
|
“ДА” или “нет” |
9 |
Напряжение, мощность и количество усилителей оповещения |
|
100, 120 или 240Вольт; 250; 500 или 1000Вт; Количество – шт |
10 |
Дополнительные требования к радиоузлу |
|
Опишите Ваши требования к радиоузлу |
|
